國六5方東風多利卡勾臂垃圾車
整車型號：CLW5070ZXXD6型車廂可卸式垃圾車
底盤型號：EQ1075SJ3CDF
外形尺寸：5350X2000X2250
底盤配置：朝柴130馬力（CY4BK461(96千瓦），7.00R16鋼絲胎，氣剎，5變速檔箱，ABS，3308軸距，空調，電動玻璃，中控鎖，國Ⅵ排放標準。

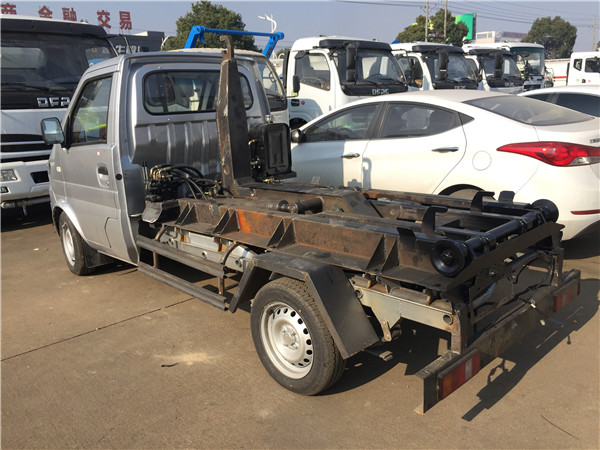

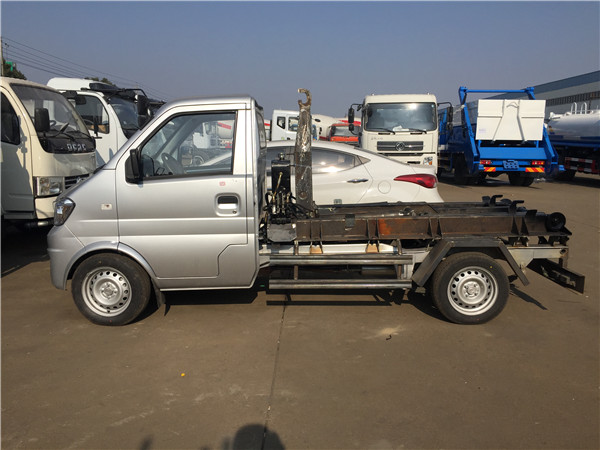

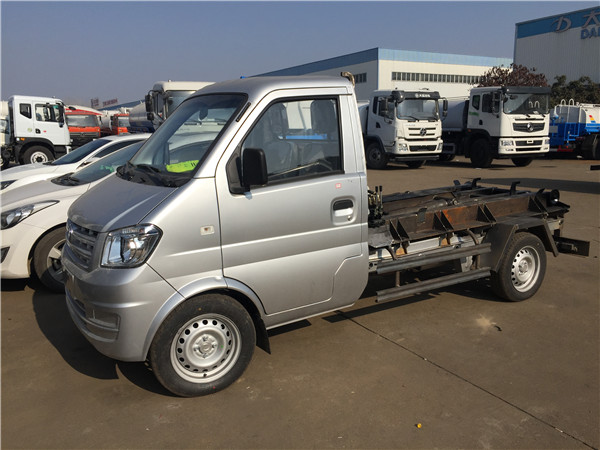

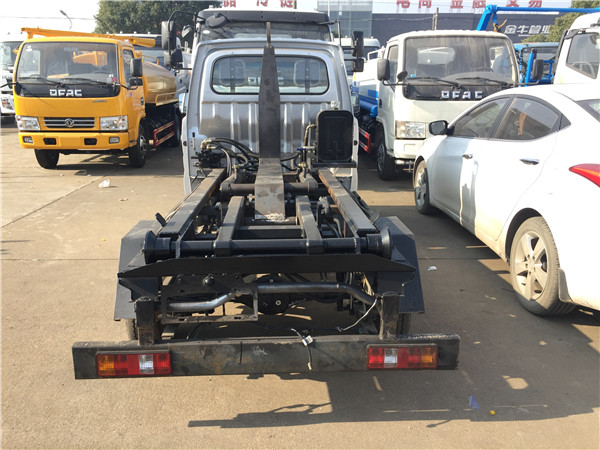

上裝配置：強度合金鋼一體式主勾臂，加強型副梁，鑄鋼尾托輪，手電一體液壓操控裝置，上裝最大提升能力4000KG,?液壓完成上箱+下箱+鎖緊+自卸等作業，實現一車配多箱的循環轉運。
車廂可卸式垃圾車_勾（鉤）臂垃圾車介紹
勾臂垃圾車整車型號；CLW5161ZXXD5、CLW5259ZXXD5車廂可卸式垃圾車是湖北浩天垃圾車廠開發的新產品。產品底盤采用東風牌柴油載貨汽車底盤，上裝為自制整體自裝卸拉臂鉤。該產品配裝弧形板箱體，集吊裝、運輸、傾卸于一身，具有一車多斗、循環運輸、作業成本低等特性;廣泛用于城建、環衛、醫療、軍隊、運輸等部門的生活、建筑及工業廢物或貨物的收集清運。
拉臂式垃圾車主要組成有以下幾個部分：
1、附車架，湖北程力生產的箱體可卸式垃圾車附車架采用16號低合金槽鋼、20號方管與8mm、5mm、4mm、16Mn鋼板焊接而成，翻轉架與活動拉臂動作設計合理可靠，實現拉箱、鎖緊、放箱和自卸操作簡單方便。垃圾箱拉到附車架上時，有側向導向塊定位及鎖緊鉤鎖緊定位，整車行駛中箱體無歪斜現象，安全可靠。 附車架前端設有水箱，便于操作人員及時清理污物，保持干凈整潔。
2、拉臂式垃圾車的垃圾箱體
垃圾箱體采用10號低合金槽鋼、16號方管與12mm、8mm、5mm、4mm鋼板等焊接而成，箱體上端設計為斜角并帶有蓋板，便于裝放垃圾及裝滿后的密封，同時箱體為整體密封式結構，防止箱體移動時造成二次污染。
3、拉臂式垃圾車鎖緊架機構
鎖緊架機構設置在翻轉架上，通過液壓油缸的動作實現鎖緊功能。當垃圾箱體放置在附車架時，通過鎖緊架的鎖緊，使整車在行駛過程中箱體牢固穩定，同時在自卸過程中使箱體與活動拉臂及翻轉架連成一體，形成自卸角；當在放置或拉起垃圾箱體時，鎖緊架的收回動作使得翻轉架與附車架連為一體，便于活動拉臂的放箱或拉箱；該機構的動作使得整車工作準確可靠。
4、拉臂式垃圾車液壓系統
拉臂式垃圾車液壓油缸動作采用手動液壓多路閥控制，液壓多路閥控制油缸動作。操作簡單可靠，便于維修。
液壓系統由油箱及過濾系統、油泵、多路換向閥、單向節流閥、油缸、油管等組成。系統的動力來源于發動機，通過取力器將動力分出，取力器帶動齒輪泵工作。齒輪泵經吸油濾油器將液壓油箱中的液壓油吸入，多路閥（位于駕駛室外后、車箱前部）供油。多路閥工作時使拉臂油缸、鎖緊油缸產生動作，液壓油缸不工作時，液壓油經過多路閥直接回油箱。
